Salve a tutti.Sto costruendo un plasma cnc, ma non riesco ad andare avanti con l’elettronica.avrei bisognoso di un aiuto.grazie
Ciao Walter, puoi dirmi piu della macchina CNC?

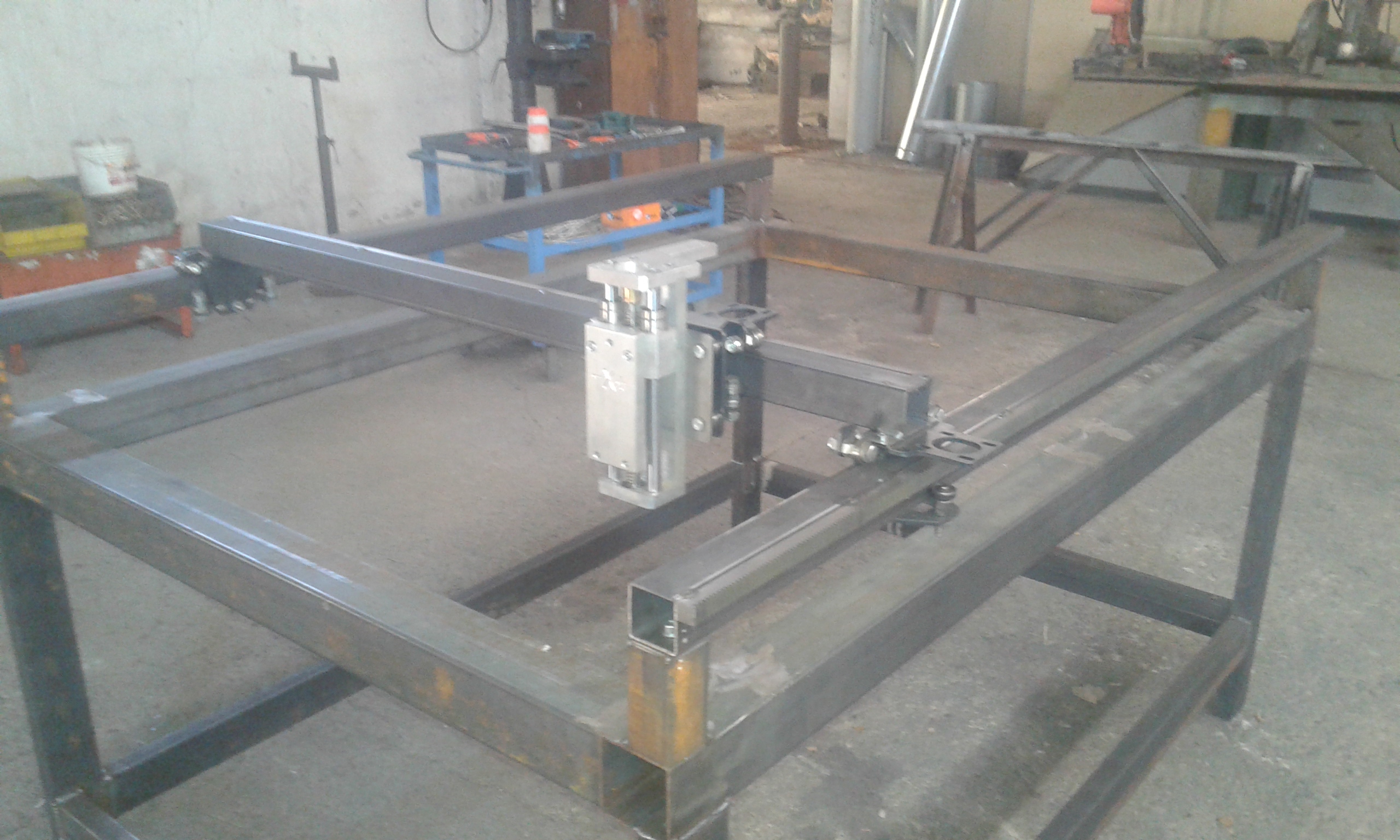

@Citrus_CNC sto costruendo questo plasma con cremagliere mod. 1.5 motori nema 23. Ho un alimentatore 48v per i driver uno da 24 per la breakout board, i driver sono div 268 5A e i motori sono da 4.2A. Non riesco a collegare l’elettronica.ogni tanto brucio un driver.i motori vanno in trazione ma se collego la porta parallela al scheda brucio i driver
Il driver DIV268 e basato sul TB6600, che sopporta una tensione massima di 50 V. Nella mia opinione, 48 V e molto vicino a questo limite, Un picco di tensione quando il motore accende puo danneggiare il driver facilmente. Forse la tensione dell’alimentatore si puo ridurre un po…
What is the board on the top right? Are you sure you need it and have it around the right way. It looks rectification and smoothing but the switch mode power supply outputs dc and it looks like it’s backwards to me.
@Paul_Shaw
To me that board appears to be just for reverse polarity protection. The bridge rectifier should allow power with the correct polarity to be delivered even when the connection is reversed.
@Paul_Shaw la scheda in alto a destra e un filtro livellatrice di corrente
I driver li hai presi su ebay, magari da qualche fornitore cinese ? Se sì, è facile che siano stati assemblati alla carlona. I 4,2 A dei motori sono molto vicini al massimo (4,5A) sopportabile dal driver, per cui controlla che vi sia della ottima pasta conduttiva sulle alette di raffreddamento e di avere configurato bene i dip switch, di cui si è letto di tutto, guarda qui:
http://www.cnczone.com/forums/stepper-motors-drives/186930-tb6600-drive-ebay.html
I’m talking input reversed with the output not polarity ie the power is going into the capacitor it’s not going to come back out of the ac side of the bridge.
@Paride_Zavoli un consiglio.mi conviene cambiarli?e quali scegliere?
Io ho scelto questi, della R.t.A.:
http://www.cnc-store.it/azionamenti-csd04v-p-586.html
Sono forse un po’ cari ma mi sono trovato bene sia con i Nema23 che i Nema 24. Mai avuto problemi.
Tensione di lavoro fino a 45 V e corrente configurabile fino a 4.4A, dovrebbe supportare anche i tuoi motori.
grazie. li acquisterò. dopo due anni ho trovato una persona seria che mi
risponde.sicuramente ti chiederò altri http://consigli.io sono un fabbro ma con
l’elettronica zero.passione …
Ho preso i driver 2dm860.
Possono andar bene?
